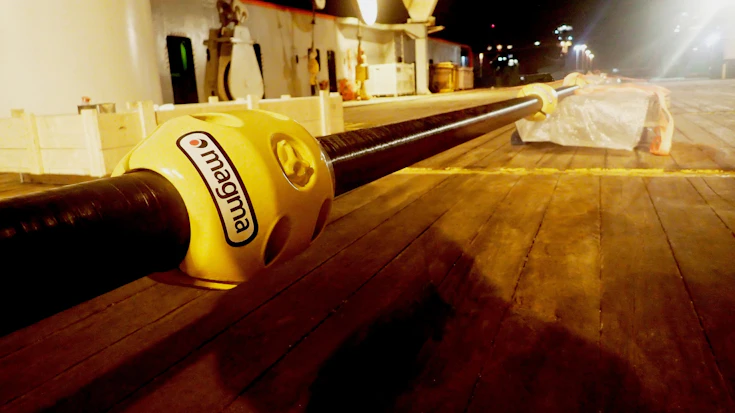

PEEK-basierte Magma m-Pipe®

Die weltweit ersten Verbundstoffrohre

mit Qualifizierung gemäß DNVGL-RP-F119

* aus thermoplastischem VICTREX™ PEEK.*

Über

Thermoplastische PAEK-Polymere und -Verbundstoffe für Beständigkeit und Zuverlässigkeit

PAEK-basierte Lösungen von Victrex bieten Beständigkeit gegen aggressive Umgebungen, wie Sauergas und überkritisches CO2, und dauerhafte mechanische Integrität bei hohen Temperaturen – eine zuverlässige Basis für Innovation.

MAGMA M-PIPE®
TCP
QUALIFIZIERUNG

Magma Global und Victrex arbeiten seit der Gründung von Magma im Jahr 2009 eng zusammen. 2016 wurde Victrex Eigenkapitalpartner von Magma Global. Zwischen den beiden Unternehmen besteht eine langfristige Liefervereinbarung für PEEK-Polymere und -Formen zur Unterstützung der Entwicklung und Markteinführung von Rohrleitungen aus thermoplastischen Verbundstoffen.

m-pipe ist eine hochfeste, vollständig konsolidierte Rohrleitung aus thermoplastischem Verbundstoff für die Unterwasser-Ölförderung. Der Liner der Rohrleitung besteht aus VICTREX™ PEEK und das Das PEEK-Innenrohr, sowie auch das PEEK-Karbonfaser- Composite Tape wird von Victrex hergestellt. Diese Materialien werden bei Magma in einem automatisierten Verfahren zu einem vollständig konsolidierten Riser mit glatter innerer Oberfläche zusammengeführt. Änderungen der Laminatzusammensetzung ermöglichen Variationen der Produktflexibilität, -steifheit und -festigkeit.

Die leistungsstarke m-pipe ist aufgrund ihrer Zusammensetzung chemisch beständig und sehr viel weniger anfällig für Korrosion als Stahl. Diese einmalige Kombination von Eigenschaften belegt, dass die m-pipe bei Untersee-Einsätzen eine sinnvolle Alternative zu Kohlenstoffstahl darstellt. Mit ihr entstehen zudem keine hohen Kosten für Korrosionsschutzmittel, Biozide und Inhibitoren zur Verminderung von Ablagerungen.

Referenzen erhalten Sie auf Nachfrage von Magma Global.

Mehr über Magma Global

MAGMA M-PIPE®
TCP
QUALIFIZIERUNG

Ein Rohr aus thermoplastischem Verbundstoff (TCP) besteht aus Polymer und Faser Verbundstoff und kann in verschiedenen Untersee-Anwendungen der Öl- und Gasindustrie eine Alternative zu einer starren Stahlverrohrung oder flexiblen Stahlleitungen darstellen. Ein TCP besteht aus zwei Hauptteilen: dem Polymer-Innenrohr und der Komposit-Aussenwicklung. Das Innenrohr (oder Liner) ist eine Barriere für die Flüssigkeit oder das Gas und besitzt eine glatte Oberfläche, die das Strömungsverhalten verbessert und Erosion verhindert. Der Körper aus Verbundstoff bietet die Festigkeit und Steifheit entsprechend den Anforderungen der Anwendung. Die mechanischen Eigenschaften des TCP werden vorrangig von der Faserauswahl, dem Lagenaufbau und den Qualitäten des thermoplastischen Polymers von Matrix und Liner bestimmt. TCPs bieten sehr viel mehr Design-Freiheit als Stahlrohre und sind zudem beständiger gegen Korrosion und Permeation.

MAGMA M-PIPE®
TCP
QUALIFIZIERUNG

Magma hat zwei Qualifizierungsverfahren durchgeführt: DNVGL-RP-A203 für die Qualifizierung aller Materialien, die in Öl- und Gasanwendungen zum Einsatz kommen, und DNVGL-ST-F119, das speziell für eine angemessene TCP-Qualifizierung entwickelt wurde. Im August 2018 wurde die m-pipe von Magma als erste Rohrleitung aus thermoplastischem Verbundstoff von Dritten gemäß DNVGL-ST-F119 geprüft.

Ressourcen

WESHALB WURDE VICTREX PEEK FÜR DIE MAGMA-M-PIPE AUSGEWÄHLT?

Die Verbindung beider Organisationen fußt vorrangig auf Innovation. Magma will die zuverlässigste Unterseeleitung der Welt entwickeln und die m-pipe ist eine innovative, bahnbrechende Lösung für die bestehenden Herausforderungen in diesem Einsatzgebiet. Victrex verfolgt einen marktorientierten Innovationsansatz und bringt Lösungen voran, bei denen leistungsstarke Polymere wie PEEK einen bedeutsamen Vorteil verschaffen. Die Partnerschaft ist das Ergebnis des gemeinsamen Ziels, mit Innovation die ungedeckten Bedarfe der Branche zu erfüllen. Victrex liefert, prüft und qualifiziert bereits seit Langem insbesondere PEEK-Anwendungen für die Öl- und Gasindustrie. Mit unserem Expertenwissen über die chemische Zusammensetzung und die Materialeigenschaften von PEEK können wir Sie besser als jedes andere Unternehmen zu diesem Thema beraten.
